Форум » МЕТАЛЛОИСКАТЕЛИ » Пинпойнтеры » Пинпойнтер Гном. (Схема и прошивки.)
Пинпойнтер Гном.
meratДата: Пятница, 16.12.2016, 09:17 | Сообщение # 1
Админ
Группа: Администраторы
Сообщений: 559
Репутация: 9
Статус: Offline
Представляю:    Пинпоинтер "ГНОМ-М"
  • Простая и легко повторяемая схема
  • Чувствительность:  на  монету  - 5 см, крупный металлический предмет -  25 см
  • Режим работы – статический
  •  Чувствительный элемент имеет направленность вперед и по кругу 360°
  • Наличие звуковой индикации (пезоизлучатель) - изменение тона
  • Наличие световой индикации
  • Автоподстройка чувствительности
  • Напомнит если забыли выключить
  • Потребление  ~3-5мА
  • Миниатюрные габариты платы   12х40мм
  • Питание  2.7 -5В   (2,3-минипальчика или литий)
    Схема.Для повышения чувствительности конденсаторы С2 и С3 лучше ставить пленочные. Последовательно с R2 рекомендутся ставить терморезистор ПТС.Так  может  выглядеть  вне  корпуса..     Принцип работы пинпоинтера основан на измерение добротности колебательного LC контура. Приближение  металлических предметов к контуру приводит к потери энергии(уменьшении добротности) и в следствии уменьшение амплитуды сигнала на LC контуре.

    Изготовление:  Изготовление платы (при печате поставить флажок "зеркало")  не сложное и требует лишь навыка монтажа смд компонентов,хотя возможно  изготовление и на DIP -выводных компонентах.О применяемых деталях здесь. Датчик прибора представляет из себя ферритовый стержень (такие применяются в транзисторных приемниках) длинной около 5-10 см и диаметром 10мм.  Катушки мотаются  одна поверх  другой и содержат по 200 витков изолированного медного провода 0.2-0.3 мм.  Необходимо соблюдать полярность подключения,поэтому в случае отсутствия генерации (частота 15-20 кгц) необходимо поменять концы любой из обмоток. Допускаются  изменения параметров катушки -провод, длинна и диаметр стержня.
    Настойка сводится к подбору напряжения  +1В  на 2-ом выводе микроконтроллера подстроечным резистором R2, при отсутствии рядом  металлических предметов. При этом прибор достигает наибольшей чувствительности. Измерять напряжение нужно вольтметром с большим входным сопротивлением-например осциллографом.  Но гнаться за  чувствительностью  на медную монету диаметром ~ 25мм  выше 5 см. не стоит  т.к. прибор становиться чувствительным к магнитному полю земли!
    Прибор имеет автоматическую регулировку усиления (АРУ).  Для правильной авто-настройки при включении прибора, рядом не должны находиться металлические предметы.
    Конструкция пинпоинтера может быть любой - плата датчик и пальчиковые батарейки или литивый аккумулятор  позволяет вместить например прибор в  корпус Z-23,   или пластиковую  водопроводную трубу внешним диаметром 20мм.  .
    Ну а теперь о программном обеспечении:  Прошивки:   ATtiny15 и ATtiny25,   ATtiny13 (изменение тона) ATtiny13-T (изменение периода  следования тона для излучателя с резонансом 2 кГц)Прошивка для излучатель  4 кГц   (03.09.2016)  Тини13Прошивка для излучателя с генератором  17.10.16 Тини 13Фьюсы для  13 и 15 заводские, для 25 такие
    .

    Если кто то не знает как просто прошивать микроконтроллер, об этом можно прочитать"http://radiodom.ucoz.ru/index/prostoj_programmator_dlja_avr/0-9"

    Видео на природе
    Видео на столе     - снято телефоном поэтому извиняюсь за качество (особенно звука). Еще Видео  на столе - показывает максимальные возможности "Гнома"

    Материал взят с сайта
     http://www.radiodom.ucoz.ru/

meratДата: Пятница, 16.12.2016, 09:33 | Сообщение # 2
Админ
Группа: Администраторы
Сообщений: 559
Репутация: 9
Статус: Offline
Вот что получилось у меня :

Собирал в дип на 13-ой тиньке :

Ну и моя разводка платы :
Прикрепления: 4325650.jpg(202.4 Kb) · 7949723.jpg(255.7 Kb) · Moy_Gnom.jpg(70.0 Kb) · Moy_Gnom.lay(23.5 Kb)

meratДата: Среда, 01.02.2017, 00:51 | Сообщение # 3
Админ
Группа: Администраторы
Сообщений: 559
Репутация: 9
Статус: Offline
Новая версия пинпойнтера Гном
Схема sparkingsparking с форума http://www.radiodom.ucoz.ru/
Применён генератор на двух транзисторах.

Прибор стабилен к перепадам температуры,исключен подстроечный резистор.

Печатка моя

Собирать не пробовал,но думаю что стоит.
Прикрепления: 6280609.jpg(24.5 Kb) · 6928267.jpg(94.9 Kb) · Gnom_Gen_2_tran.lay(18.8 Kb)

meratДата: Вторник, 21.02.2017, 10:02 | Сообщение # 4
Админ
Группа: Администраторы
Сообщений: 559
Репутация: 9
Статус: Offline

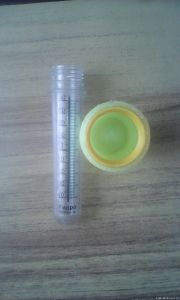

Придумал корпус для пина,который делается за 10 минут.Нашёл у себя колбочки от гидроуровня:

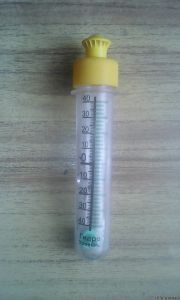

И обычный газовый балончик для заправки зажигалок,срезал клапан.С крышки колбы срезал пиптик и вклеил его в балончик:

И сама заготовка длинною 24см:

meratДата: Четверг, 23.02.2017, 14:21 | Сообщение # 5
Админ
Группа: Администраторы
Сообщений: 559
Репутация: 9
Статус: Offline
Сделан ещё один пинпойнтер гном :

Прикрепления: 6991437.jpg(263.9 Kb) · 3691466.jpg(537.5 Kb)
